PFAS und klimaschädliche Prozessgase in der Halbleiterfertigung reduzieren

Emissionsanalytik und Abgasreinigung für eine nachhaltigere Mikroelektronik

Im Projekt Green ICT @ FMD verbindet das Fraunhofer EMFT präzise Gasanalyse mit Abgasreinigung, um Emissionen von PFAS und weiteren klimaschädlichen Prozessgasen gezielt zu reduzieren. Das eigens dafür etablierte Abatement-Lab eröffnet Industriepartnern neue Möglichkeiten, ihre Fertigungsprozesse und Abgasreinigungssysteme datenbasiert zu optimieren.

© Fraunhofer EMFT / Bernd Müller

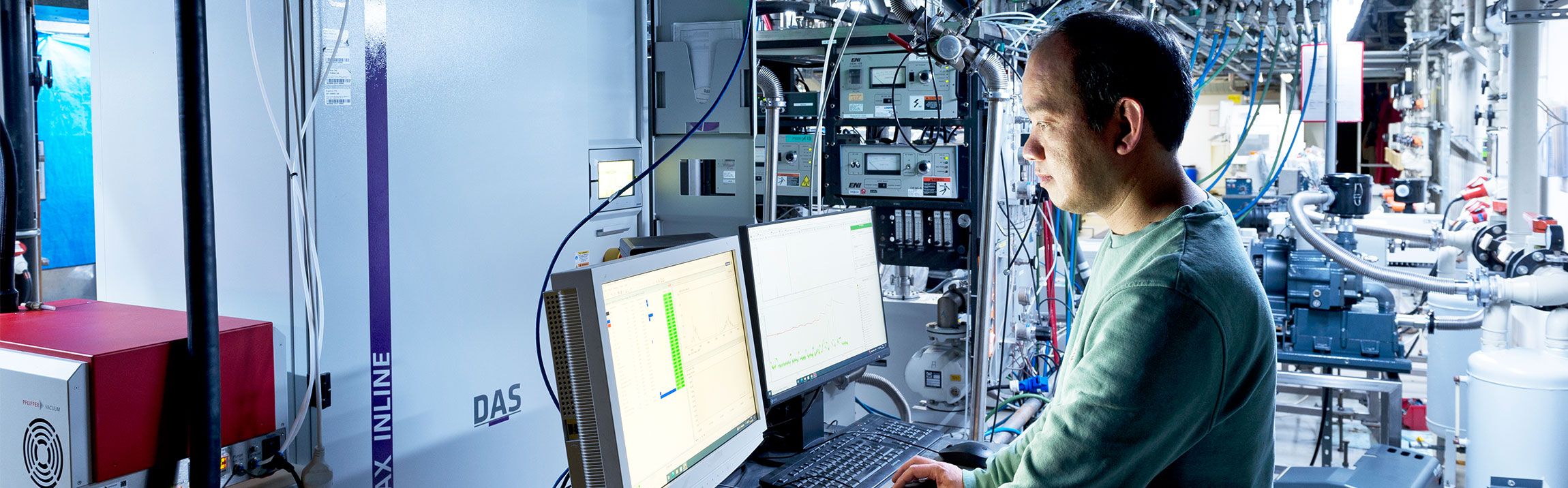

Erfassung der Emissionen von klimaschädlichen PFAS-Gasen im Fraunhofer EMFT Reinraum

PFAS in der Halbleiterfertigung

Ein beträchtlicher Teil der Treibhausgasemissionen in der Halbleiterfertigung entsteht direkt in den Produktionsanlagen. Laut einer Studie von McKinsey aus dem Jahr 2022 machen diese direkten Emissionen rund 35 Prozent der gesamten Treibhausgasemissionen bei der Chipfertigung aus. Rund 80 Prozent davon entfallen auf die verwendeten Prozessgase.

Für die Abscheidung und Strukturierung von Dünnfilmschichten sowie für die Kammerreinigung nach plasmaunterstützten chemischen Gasphasenabscheidungsprozessen (PECVD) kommen unter anderem niedermolekulare fluorierte Gase aus der Gruppe der per- und polyfluorierten Alkylsubstanzen (PFAS) zum Einsatz. Weitere häufig verwendete Prozessgase sind Stickstofftrifluorid (NF₃) und Schwefelhexafluorid (SF₆). Viele dieser Gase besitzen ein sehr hohes Treibhauspotenzial. Ihre Emissionen zu reduzieren, ist daher ein wichtiger Hebel für eine klimaverträglichere Chipproduktion.

F-Gase als Herausforderung für die Industrie

Die verschärfte EU-F-Gase-Verordnung und mögliche weitere PFAS-Regulierungen erhöhen den Druck auf die Halbleiterbranche, den Einsatz und die Emission klimaschädlicher Prozessgase zu reduzieren. Während die F-Gase-Verordnung auf fluorierte Treibhausgase abzielt, stehen bei der Diskussion um PFAS-Regulierungen insbesondere die hohe Persistenz dieser Stoffgruppe und ihre Auswirkungen auf die Umwelt im Fokus.

Eine wesentliche Herausforderung besteht darin, die tatsächlichen Emissionen der Fertigungsprozesse zuverlässig zu quantifizieren. Bislang weichen die Ergebnisse verschiedener Messmethoden deutlich voneinander ab: Emissionsmessungen in den Fabriken (Bottom-up) erfassen häufig nur etwa die Hälfte der globalen Emissionen, die anhand atmosphärischer Daten (Top-down) geschätzt werden. Präzise Emissionsdaten sind jedoch eine entscheidende Voraussetzung, um wirksame Minderungsmaßnahmen zu entwickeln und deren Erfolg zu bewerten.

Effiziente Abgasreinigung durch Abatement-Systeme

Abgasreinigungssysteme, sogenannte Abatement-Systeme, können klimaschädliche Emissionen aus der Chipproduktion erheblich reduzieren. Im Rahmen von Green ICT @ FMD, dem Kompetenzzentrum der Forschungsfabrik Mikroelektronik Deutschland (FMD) für ressourcenbewusste Informations- und Kommunikationstechnik, hat das Fraunhofer EMFT ein Abatement-Lab in seinem Forschungsreinraum etabliert.

Die Besonderheit der Forschungsanlage liegt in der Kombination von Abgasreinigung und integrierter Gasanalyse. Sie ermöglicht es, die bei einzelnen Fertigungsschritten entstehenden Restgasmengen ebenso zu erfassen wie die nach der Abgasbehandlung verbleibenden Emissionen. Auf dieser Basis lassen sich sowohl die Prozessparameter als auch die Einstellungen des Abatement-Systems gezielt optimieren.

Aufbau und Funktionsweise des Abatement-Labs

Die Forschungsanlage umfasst eine PECVD-Beschichtungsanlage mit zwei Prozesskammern, Vakuumpumpen mit Green-Mode-Funktion, ein Brenner/Wäscher-System auf Propangasbasis sowie zwei Massenspektrometer und ein FTIR-Spektrometer.

Ein Massenspektrometer am Ausgang der Prozesskammer erfasst die Restgasmengen unmittelbar nach dem Fertigungsprozess. Das nachgeschaltete Brenner/Wäscher-System reduziert die Konzentration klimaschädlicher Gase im Abgasstrom. Ein zweites Massenspektrometer und ein FTIR-Spektrometer (Fourier-Transform-Infrarotspektrometer) am Ausgang der Abgasreinigung ermöglichen die quantitative Analyse der verbleibenden Restgase.

Durch die Kombination dieser Messverfahren kann das Forschungsteam die Wirksamkeit der Abgasbehandlung unter verschiedenen Prozessbedingungen untersuchen.

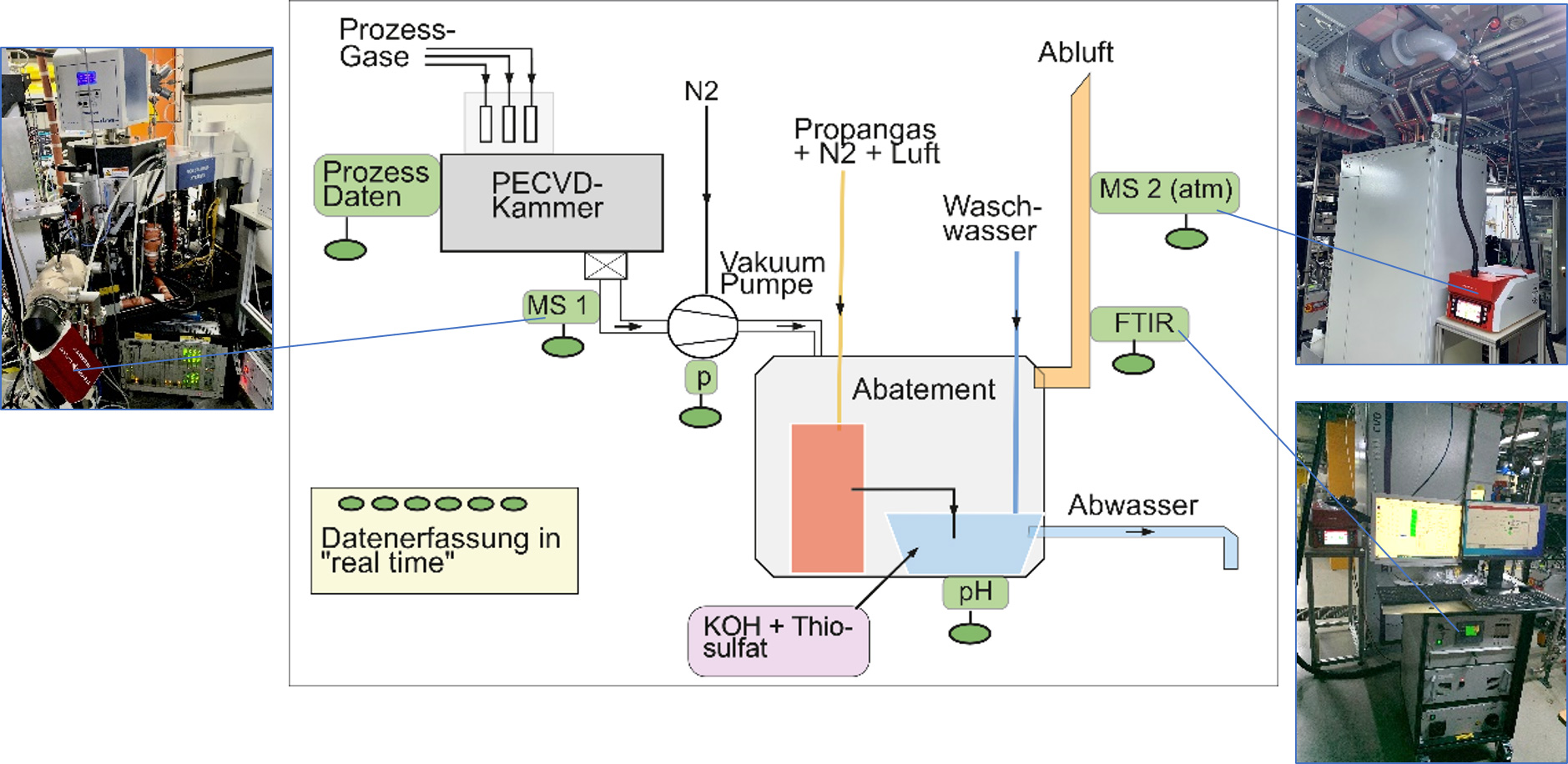

Schematische Darstellung des Abgasreinigungssystems am Fraunhofer EMFT Reinraum
© Fraunhofer EMFT / R. Wieland
Ein voll funktionsfähige, klimafreundliche Forschungsanlage, bestehend aus einer 2-Kammer-PECVD-Beschichtungsanlage, Vakuumpumpen mit „Green-Mode“-Funktion, einem modernen DAS-Brenner/Wäscher-System sowie zwei Massenspektrometern (MS).
© Fraunhofer EMFT

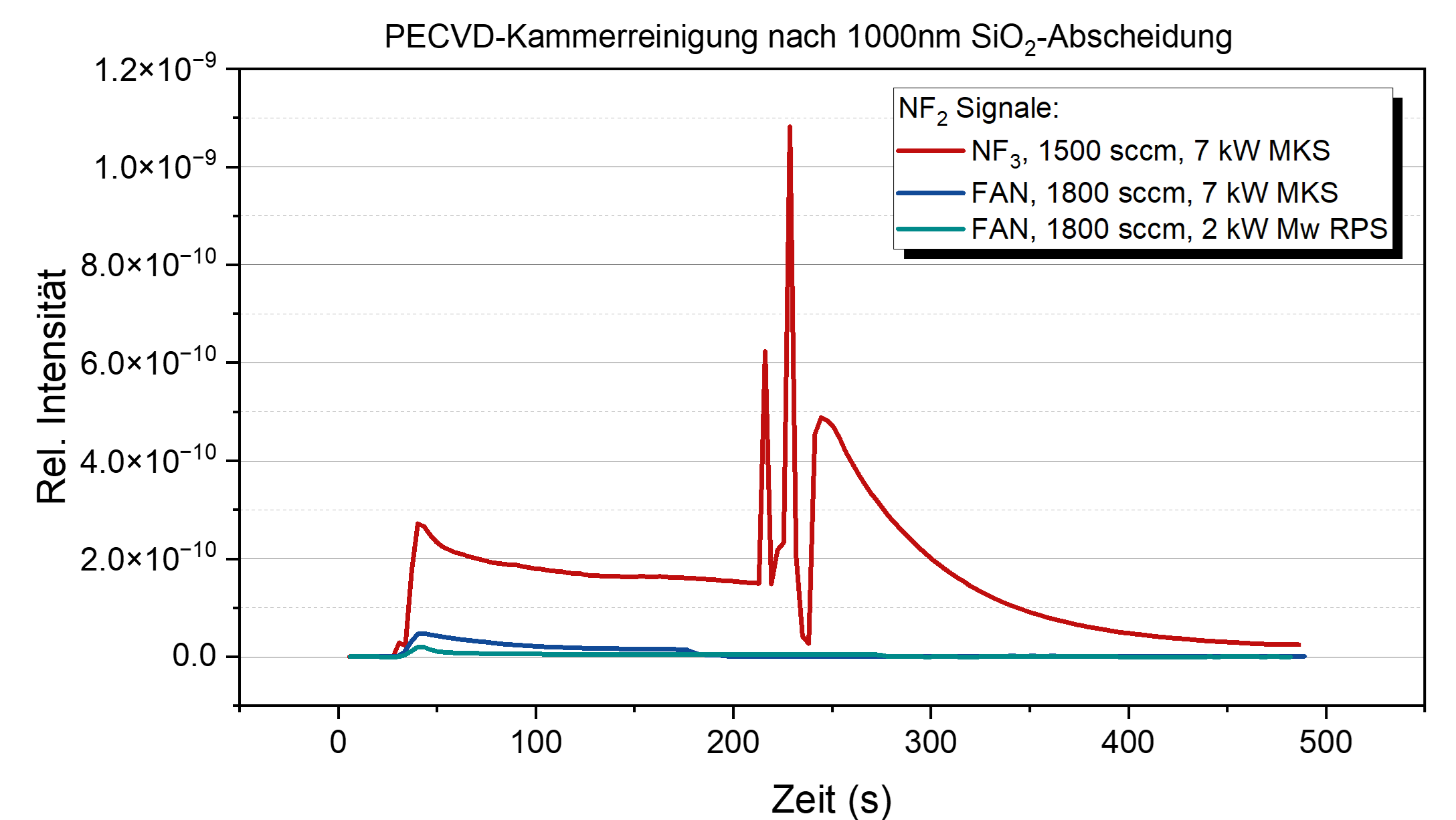

Im Massenspektrometer am Ausgang der Prozesskammer ist das NF2-Signal, dass im Massenspektrometer neben anderen durch Ionisierung entsteht, am deutlichsten ausgeprägt.

Emissionsanalytik als Basis für die Prozessoptimierung

Die integrierte Emissionsanalytik ermöglicht es, bislang unerkannte Emissionsquellen zu identifizieren und gezielte Minderungsmaßnahmen abzuleiten. Schon die ersten Untersuchungen im Abatement-Lab lieferten wichtige Erkenntnisse: Bei modernen NF₃-Kammerreinigungsprozessen wies das Forschungsteam gegen Ende des Reinigungsschritts eine deutlich erhöhte NF₃-Konzentration nach.

Ursache hierfür ist die Evakuierung der Prozesskammer nach Abschluss des Plasmaprozesses, bei der nicht verbrauchtes Stickstofftrifluorid abgepumpt wird. Dieser Effekt blieb bei herkömmlichen Messungen am Ausgang des Abatement-Systems unentdeckt.

Die detaillierte Analyse einzelner Prozessphasen eröffnet neue Möglichkeiten, den Einsatz von Prozessgasen und die Abgasbehandlung aufeinander abzustimmen. Industrieunternehmen erhalten damit eine fundierte Datengrundlage, um Emissionen gezielt zu reduzieren und ihre Fertigungsprozesse weiterzuentwickeln.

Klimaschonende Alternativen zu fluorierten Prozessgasen

Neben der Optimierung der Abgasreinigung bietet der Einsatz alternativer Prozessgase eine weitere Möglichkeit, Treibhausgasemissionen bereits an der Quelle zu vermeiden. Diesen präventiven Ansatz verfolgt das Fraunhofer EMFT gemeinsam mit Industriepartnern im Rahmen eines Forschungsprojekts zur Entwicklung umweltfreundlicher Reinigungsgase.

Dabei konnten die üblicherweise eingesetzten klimaschädlichen Reinigungsgase aus der Gruppe der perfluorierten Kohlenwasserstoffe (PFC) sowie NF₃ durch eine sogenannte FAN-Gasmischung aus Fluor, Argon und Stickstoff ersetzt werden, ohne die Reinigungswirkung zu beeinträchtigen.

Die Kombination aus alternativen Prozessgasen, präziser Emissionsanalytik und optimierter Abgasbehandlung bietet der Industrie unterschiedliche Ansatzpunkte, um die Klimabilanz ihrer Fertigungsprozesse zu verbessern.
