Ressourceneffizienz in der Mikroelektronik

Digitalisierung kann in vielen Bereichen durch intelligente Steuerung von Geräten, Anlagen, Prozessen und Netzen einen erheblichen Beitrag zur Ressourceneffizienz und damit zur Reduktion von CO2-Emissionen leisten. Die Kehrseite der Medaille: Herstellung und Betrieb der elektronischen Devices gehen mit einem hohen Ressourceneinsatz und Energieverbrauch einher. Das Fraunhofer EMFT arbeitet an Optimierungsansätzen und innovativen Technologien für eine umwelt- und ressourcenschonend gestaltete Informations- und Kommunikationstechnik. Dabei wird der gesamte Lebenszyklus elektronischer Komponenten in der Mikroelektronik berücksichtigt. Ein Großteil der Forschungsaktivitäten ist in die vom BMBF geförderte Initiative Green ICT eingebettet.

Siliziumabscheidung für mehr Ressourceneffizienz in der Mikroelektronik
© Fraunhofer EMFT/ Bernd Müller

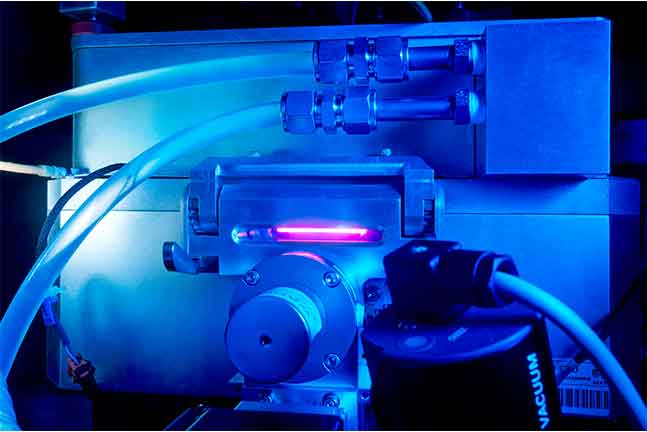

Abscheidung von dünnen, einkristallinem Silizium bei Temperaturen unter 450 °C durch Mikrowellenplamaanregung

Die Produktion von Mikroelektronik ist nach wie vor mit einem hohen Energie- und Ressourceneinsatz verbunden. Zudem werden bei einigen Prozessen kritische oder umweltschädliche Materialien eingesetzt. Im Rahmen der Green ICT Forschungsaktivitäten arbeitet das Fraunhofer EMFT an der Optimierung von Lithografie- und Ätzprozessen mit dem Ziel, Chemikalien- und Energieverbrauch zu reduzieren. Ebenso wird der Einsatz neuer Materialien erprobt, die kritische oder umweltschädliche Chemikalien ersetzen sollen, etwa bei Lösungsmitteln oder Reinigungsgasen. Darüber hinaus demonstriert das Fraunhofer EMFT mit seiner Abatement-Anlage, wie schädliche Emissionen des Reinraums in die Umgebung, z.B. durch Schadgase sowie toxische oder korrosive Stoffe der installierten Anlagen, deutlich reduziert werden können.

Ressourcenschonung durch Wiederaufbereitung des Silizumwafers
© Fraunhofer EMFT/ Bernd Müller

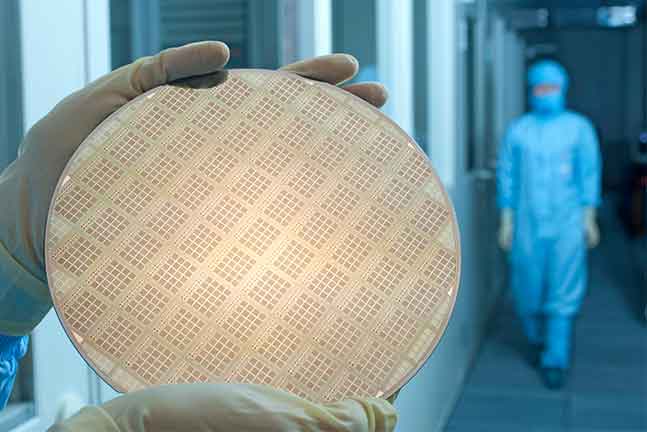

Ressourcenschonung durch Wiederaufbereitung: Wafer aus Fertigungen mit hohem Produktmix und geringem Volumen werden erneut genutzt.
Reinigungsplasma mit umweltfreundlicher und FCKW-freier Fluorchemie
© Fraunhofer EMFT/ Bernd Müller

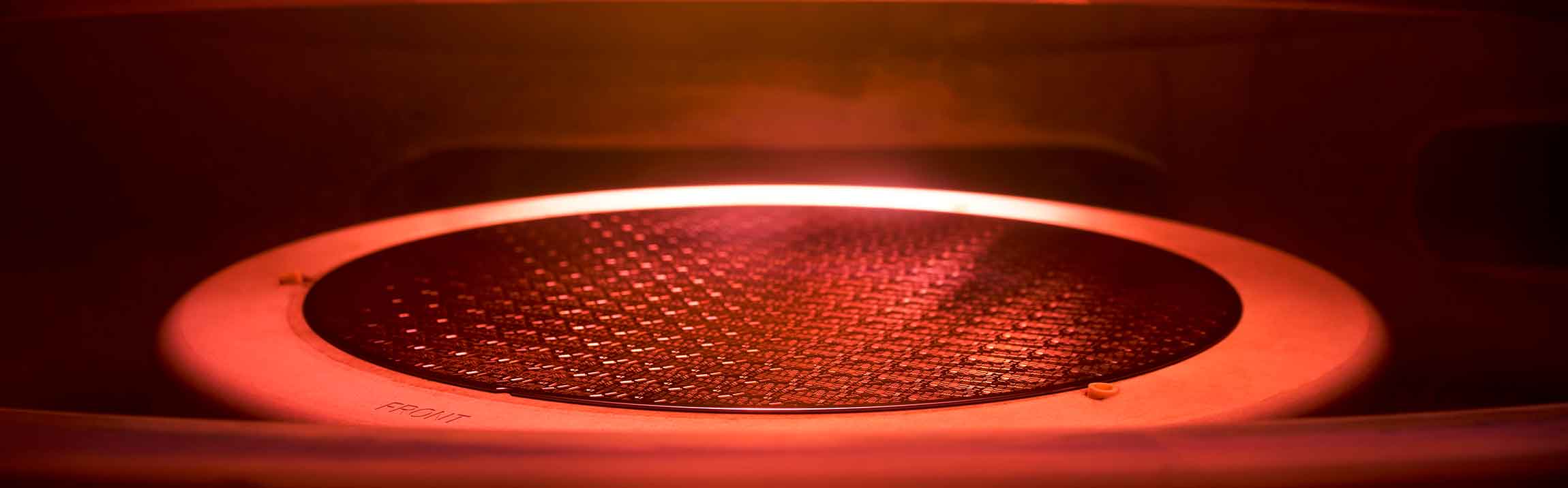

PECVD Reinigungsplasma mit umweltfreundlicher und FCKW-freier Fluorchemie »Solvaclean®N«
Dünne Kupferleiterbahnen auf Folie
© Fraunhofer EMFT

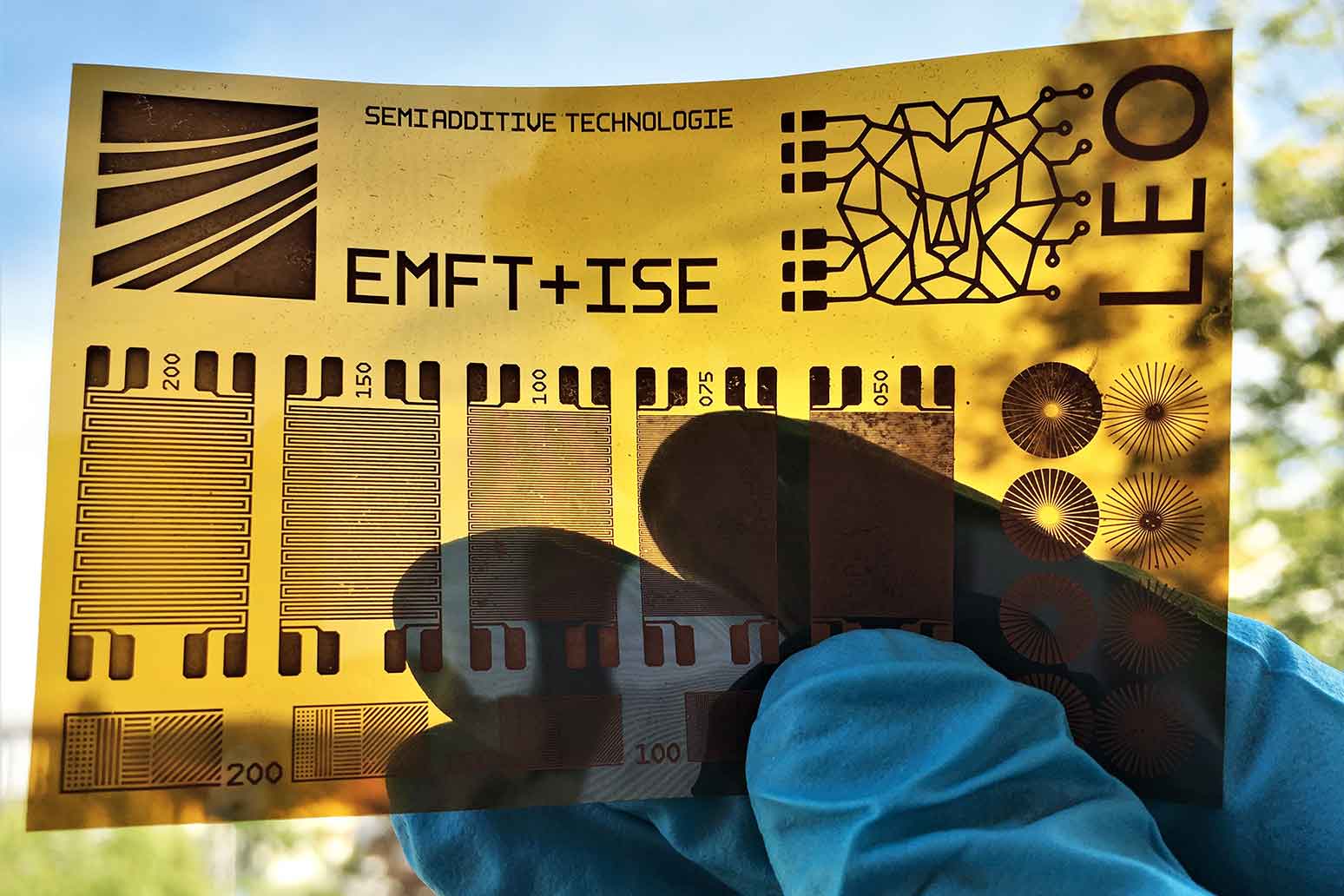

Dünne Kupferleiterbahnen auf Folie

Mit der fortschreitenden Verbreitung von Sensorik, Elektronik und Künstlicher Intelligenz (KI) in immer mehr Bereichen steigt auch der Energieverbrauch durch die Digitaltechnologien selbst. Gegensteuern lässt sich mit der Entwicklung energieeffizienter Devices und Technologien.

In Kooperation mit weiteren Fraunhofer-Instituten arbeiten Forschende außerdem an einer Prozesskette für das interdisziplinäre Co-Design von digitalen elektro-optischen Transceivern mit reduziertem Energieverbrauch bei hoher Integrationsdichte. Energieeffiziente Referenzdesigns sollen perspektivisch in Form einer Datenbank auch Partnern und Industriekundinnen zugänglich gemacht und gleichzeitig kontinuierlich an den neuesten Stand der Forschung angepasst werden.

Um eine möglichst lange Lebensdauer elektronischer Bauteile zu unterstützen, entwickeln Forschende am Fraunhofer EMFT außerdem Konzepte, um bereits bei der Entwicklung eines Produkts dessen Reparierbarkeit mitzudenken. Ergänzend dazu werden im Bereich Aufbau- und Verbindungstechnik neue Ansätze erarbeitet, die eine Reparierbarkeit erleichtern sollen wie etwa Modularisierung, lösbare Verbindungen, Reparaturlöten, integrierte Fertigung von Kabeln und Steckern sowie die Trennbarkeit von Substrat und Komponenten.
